光伏电站监控系统

　　该系统可以对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监控，通过各种图表及数据快速掌握电站的运行情况。其友好的用户界面、强大的分析功能以及完善的故障报警功能，确保了太阳能光伏发电系统的完全可靠和稳定运行。

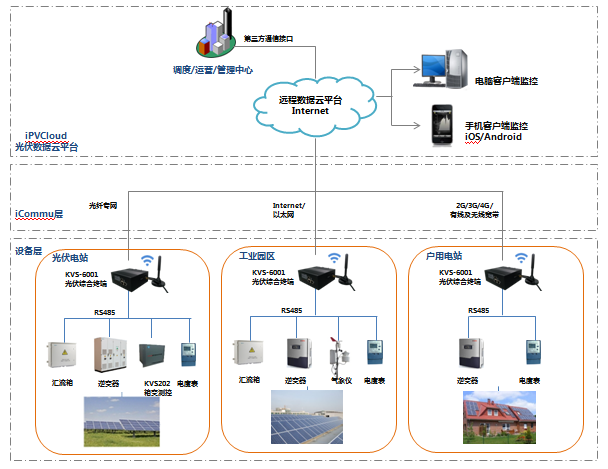

系统总体架构

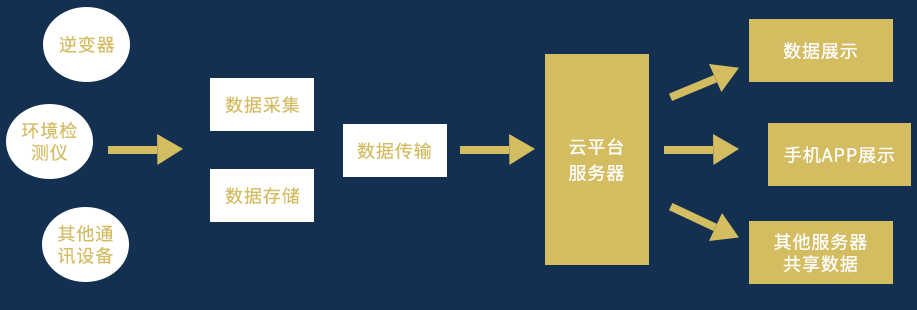

　　逆变器、环境检测仪和其他的通讯设备的数据被采集器采集后，先由采集器存储和以无线的方式发送到云平台服务器，通过各种有效的方式直观的展示出来。

监控典型方案

　　主要的结构可分为：布线连接，数据采集、处理，数据传输，数据的显示

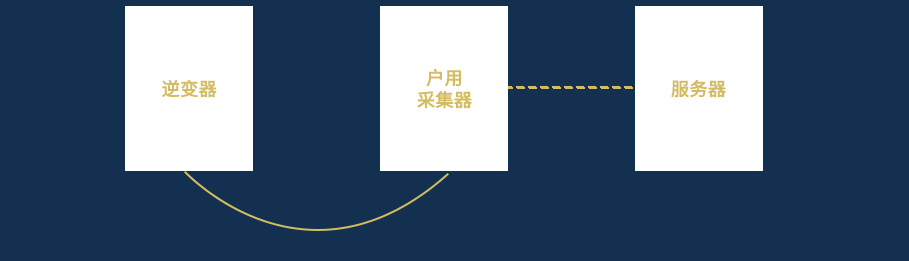

　　布线连接：户用采集器与逆变器之间是通过RS485通讯完成数据的采集，布线的时候要将逆变器的485口与采集器的485通讯口，以屏蔽的双绞线连接起来，距离小于1000M。
　　数据采集器、处理：采集器通过适配不同厂家逆变器的协议，完成了对逆变器数据的采集，存储。
　　数据传输：采集器将采集到的数据通过无线GPRS的方式并按照特定的规约发送给远程服务器。
　　数据的显示：服务器将采集器传输过来的数据，解析，存储，并通过不同的方式展现给客户。


小型工商业低压并网监控典型方案

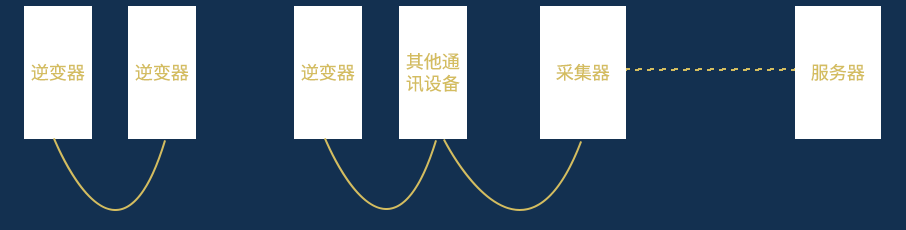

　　主要的结构可分为：布线连接，数据采集、处理，数据传输，数据的显示布线连接：采集器与逆变器之间是通过RS485通讯完成数据的采集，布线的时候要将逆变器的485口与采集器的485 通讯口，以屏蔽的双绞线连接起来，逆变器和逆变器之间，逆变器和其他通讯设备之间是通过485口的手拉手方式连接起来，通讯距离小于1000M。
　　数据采集器、处理：采集器通过适配不同厂家逆变器的协议，完成了对逆变器数据的采集，存储。
　　数据传输：采集器将采集到的数据通过无线GPRS等方式并按照特定的规约发送给远程服务器。
　　数据的显示：服务器将采集器传输过来的数据，解析，存储，并通过不同的方式展现给客户。
