KSM-620Q弧光保护装置

　　KSM-620-Q系列是一款基于微处理器的继电器，通过检测弧闪发光和迅速脱开馈线断路器，限制电弧故障损坏，非常适合开关装置、变压器和电源转化器应用。

在线咨询

产品详情

描述
　　KSM-620-Q系列是一款基于微处理器的继电器，通过检测弧闪发光和迅速脱开馈线断路器，限制电弧故障损坏，非常适合开关装置、变压器和电源转化器应用。
　　通过监测传感器、输入和连接点的运行状况来确保故障安全运转。次级固态跳闸电路提供了冗余跳闸路径。使用 USB 端口配置和访问活动日志。
　　KSM-620-Q包含以太网接口，支持 Modbus® TCP 通信。区域跳闸、上游断路器跳闸和母联断路器跳闸应用可以轻松配置。

光学传感器
　　KSM-620-Q支持 KS-LS10 点式传感器和 KS-LS20/KS-LS30光纤传感器。因此支持任何光纤或点式传感器组合方式。为了快速定位故障，前面板和传感器 LED 指示出传感器健康程度以及哪台传感器检测到了电弧故障。

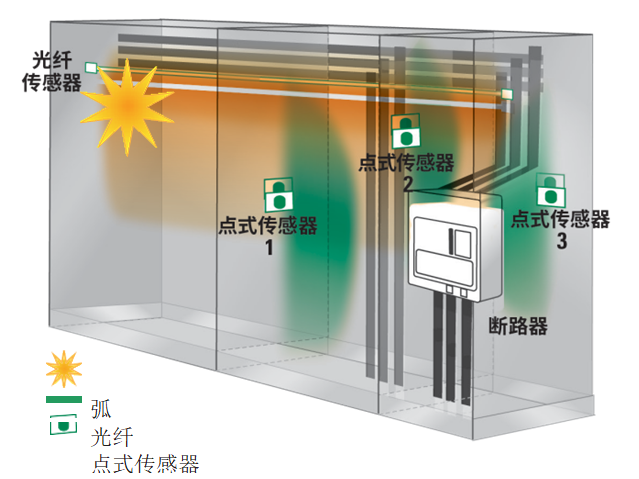

传感器布置
　　在改装项目和新开关装置中KSM-620-Q弧光保护继电器和传感器安装方便，无需或几乎无需重新配置。应用简便，开箱即用，无需PC 配置。使用继电器的内置 USB 接口软件，即可配置高度复杂的多电源系统。
　　通常情况下，建议在每个间隔中安装1 台或 2 台传感器，覆盖所有水平和垂直母线、断路器室、抽屉和可能出现电弧故障风险的任何位置。贯通机柜以及点式传感器不确定覆盖的区域，布线光纤传感器，实现全面覆盖和更大的冗余。尽管政策要求只在断电系统上作业，但所有维护区域均应接受监测，以防潜在损害和成本增加。

订购信息

订货号	描述
KSM-620-Q-00	弧光保护继电器
KSM-620-Q-00-CC （UL、CE、CSA、RCM）	弧光保护继电器，保形涂层

配件	要求
KS-LS10	必备*
KS-LS20 KS-LS30	必备*
KS-1100	选配
电流互感器	推荐

功能与优势

功能	优势
4路电弧传感器输入	支持点式和光纤传感器
弧闪跳闸时间短于1毫秒	限制弧闪损害和损伤风险
2路IGBT高速跳闸输出	支持上游断路器跳闸和母联断路器跳闸等应用
LED指示灯(在设备和传感器上)	继电器和传感器上均显示跳闸和传感器状态
USB接口	使用USB记录数据和配置软件
离散联网布线	多台KSM-620-Q可互连，组成系统
通用电源/通用电池	支持100-240Vac/24-48Vdc/110-250Vdc供电。
数据记录	板载事件记录仪可帮助进行系统诊断
故障安全系统	持续监测光学传感器和输入，确保保护效果
以太网接口	Modbus®TCP通信

应用

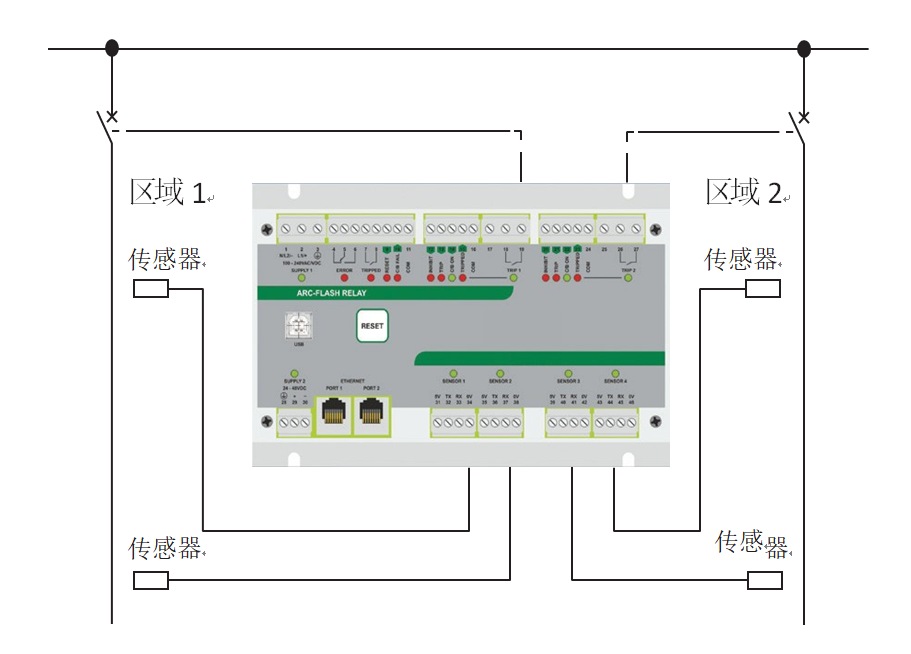

区域跳闸
KSM-620-Q可以跳开2个独立区域，通过PC配置可为不同区域分别指定传感器。

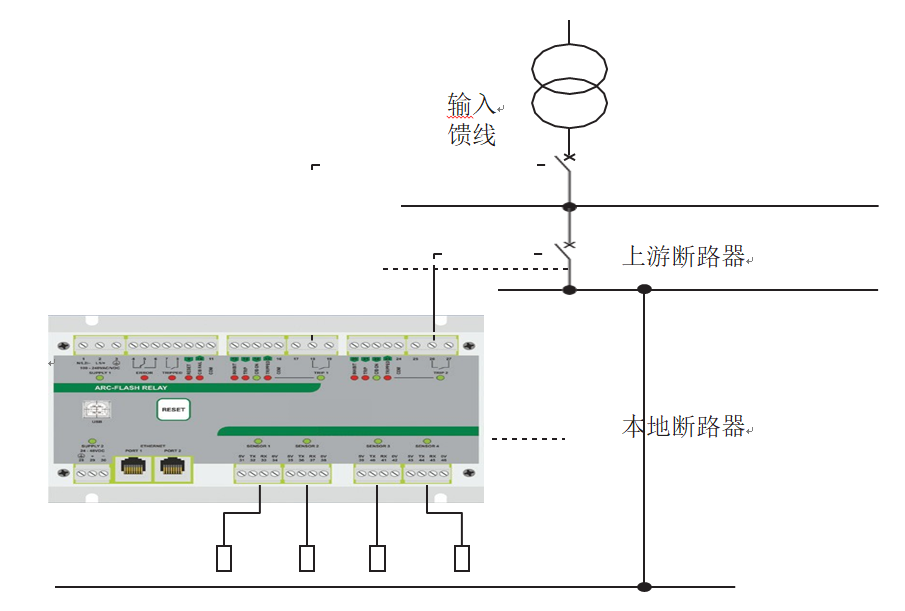

上游断路器跳闸
　　本地断路器无法脱开时，短暂延时后继电器将向上游断路器发送另一个跳闸指令，清除故障。

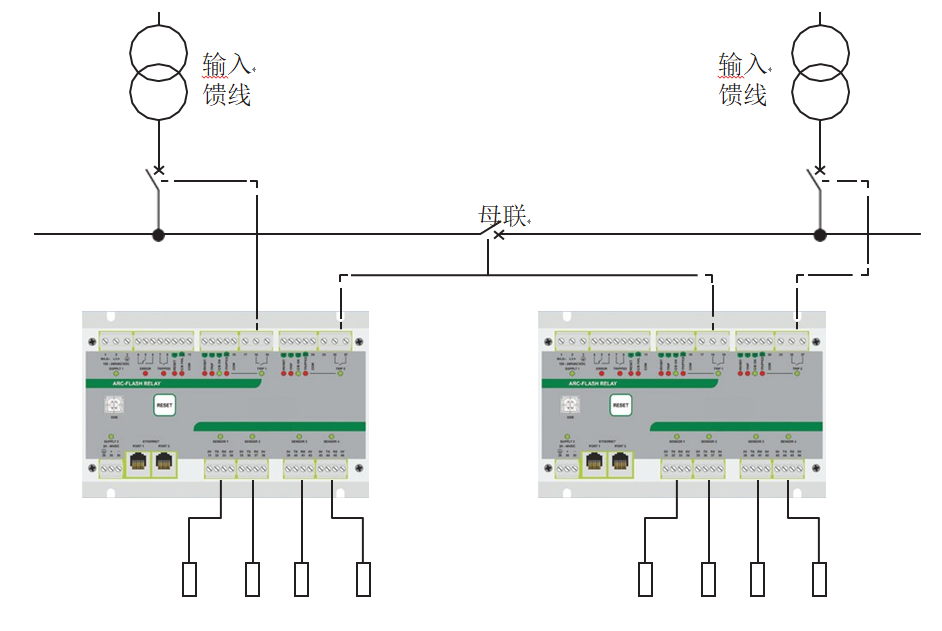

母联断路器跳闸
　　开关柜一段出现电弧时，KSM-620-Q可以同时脱开输入馈线和母联断路器。由此，开关柜受影响的部分即与未受影响的部分分离。

配件

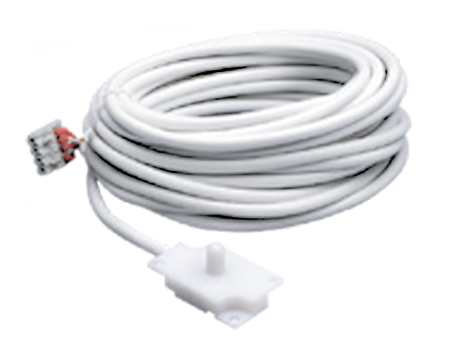

KS-LS10 点式传感器
视距光传感器可在2米半球以内检测小至3 kA 的电弧。传感器健康和跳闸指示。

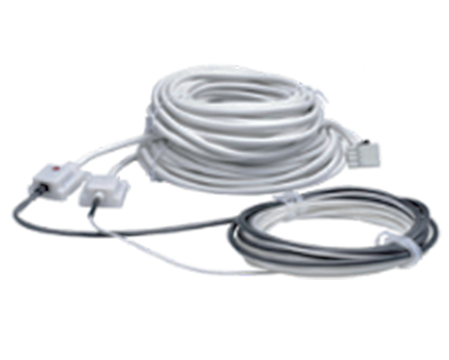

KS-LS20/KS-LS30 光纤传感器
360光传感器用于阴影较多的复杂设施，或沿母线传感。传感器健康和跳闸指示。
