KSM-620S弧光保护装置
KSM-620-S系列是一款基于微处理器的继电器，通过检测弧闪发光和迅速跳闸限制电弧故障损坏。它提供了相电流互感器输入，用于电流限制弧闪保护，配备后可启用程控定时过流保护功能。KSM-620-S上的光学传感器和可调跳闸电流设置了环境光纤阈值，进而降低误跳闸的可能性。通过监测传感器、输入和连接点来确保故障安全运转。次级固态跳闸电路提供了冗余跳闸路径。使用USB端口配置和访问活动日志及图表。
产品详情
描述
KSM-620-S系列是一款基于微处理器的继电器，通过检测弧闪发光和迅速跳闸限制电弧故障损坏。它提供了相电流互感器输入，用于电流限制弧闪保护，配备后可启用程控定时过流保护功能。KSM-620-S上的光学传感器和可调跳闸电流设置了环境光纤阈值，进而降低误跳闸的可能性。通过监测传感器、输入和连接点来确保故障安全运转。次级固态跳闸电路提供了冗余跳闸路径。使用USB端口配置和访问活动日志及图表。
光学传感器
KSM-620-S支持KS-LS10和KS-LS20/KS-LS30光学传感器，用于高灵敏度广角采集光线。为了快速定位故障，前面板和传感器LED指示出传感器健康程度以及哪台传感器检测到了电弧故障。

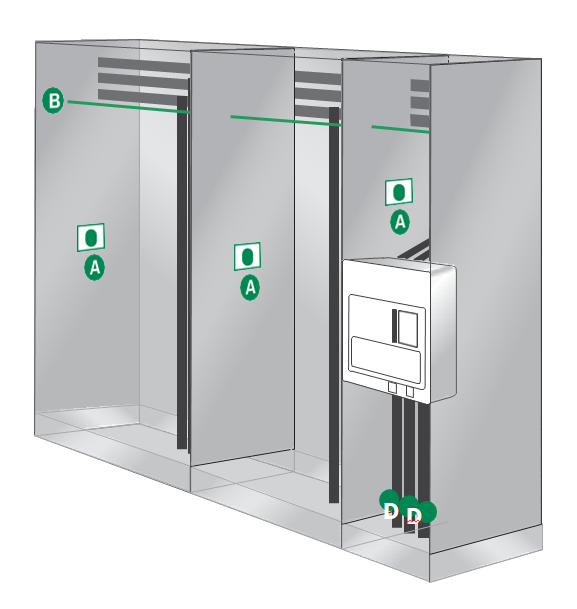

传感器布置
在改装项目和新开光装置中，KSM-620-S弧闪继电器和传感器安装方便，无需或几乎无需重新配置。即便是多电源精密系统，使用继电器的内置USB接口软件，仅需几分钟即可配置完成。通常情况下，建议在每个间隔中安装1台或2台传感器，覆盖所有水平和垂直母线、断路器室、抽屉和可能出现电弧故障的任何位置。贯通机柜以及点式传感器不确定覆盖的区域，布线光纤传感器，实现全面覆盖和更大的冗余。尽管政策要求只在断电系统上作业，但所有维护区域均应接受监测，以防潜在损害和成本增加。如果人为屏蔽了其他传感器，至少有一台传感器要能探知到电弧故障。

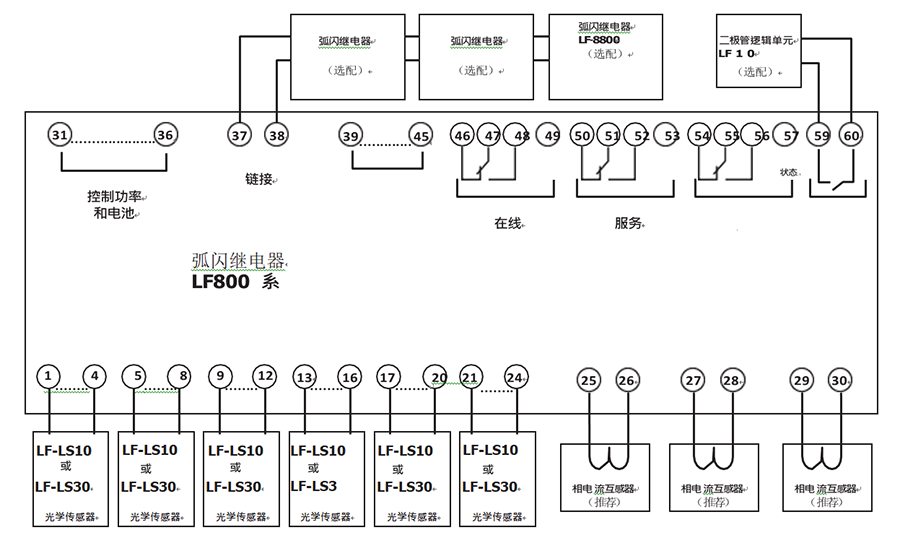

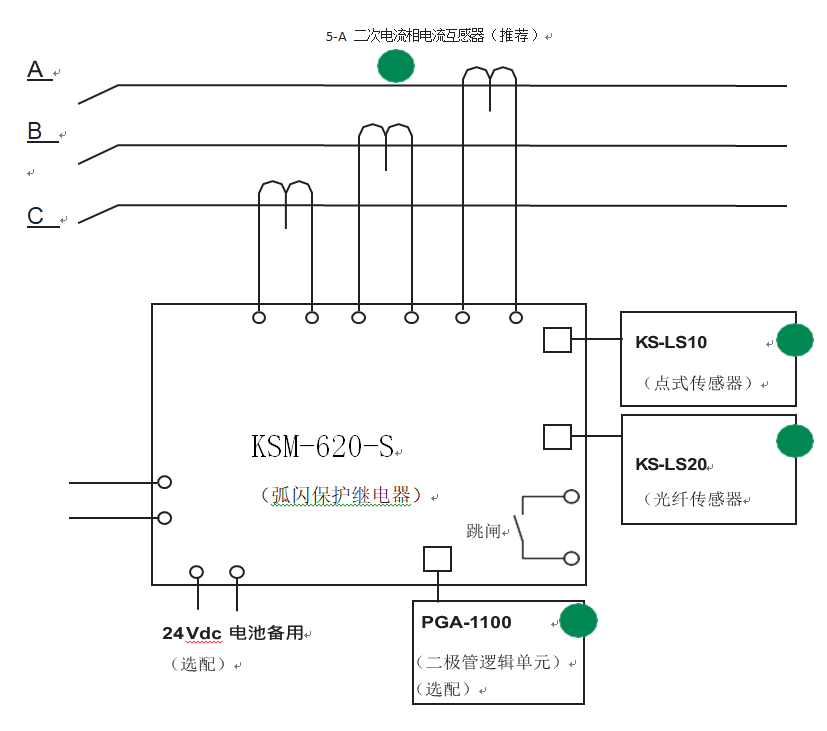

电路简图
订购信息
| 订货号 | 描述 |
| KSM-620-S-00 （UL、CE、CSA、RCM） | 弧光保护继电器 |
| KSM-620-S-00-CC （UL、CE、CSA、RCM） | 弧光保护继电器，保光形保涂护层 |
| 配件 | 要求 |
| KS-LS10 | 必备* |
| KS-LS20 、KS-LS30 | 必备* |
功能与优势
| 功能 | 优势 |
| 弧闪跳闸时间小于1毫秒 | 限制弧闪损害和损伤风险 |
| 多台传感器(最多24台) | 单个模块可监测6台传感器，一个系统最多可关联4 台主单元。 |
| 故障安全系统 | 持续监测光学传感器和输入，确保保护效果。 |
| 冗余跳闸电路 | 固态备份电弧检测电路，添加第二层保护 |
| 可调光敏性 | 支持在明亮环境下运行，黑暗环境下灵敏度最大化 |
| LED指示灯(在设备和传感器上) | 18个LED指示灯，模块状态和I/O状态一览无余 |
| 电流检测 | 相电流互感器输入提供过电流保护，防止误跳闸 |
| 光学检测 | 点式和光纤传感器检测范围广，带传感器健康跳闸指示灯 |
| 数字输入(6路) | 各两路：远程跳闸和抑制和复位输入 |
| 服务模式 | 允许系统无跳闸测试 |
| 跳闸线圈触点 | 固态24-300Vdc/24-400Vac |
| 指示触点 | C型和状态输出 |
| USB接口 | 使用USB记录数据和配置软件 |
| 内置传感器 | 可用于单传感器系统，作为第七台传感器，可用于校准 |
| 通用电源/通用电池 | 支持100-240Vac/24-48Vdc/110-250Vdc供电。 |
| 数据记录 | 板载事件记录仪可帮助进行系统诊断 |
| MODBUS | 远程查看测量值、事件记录和跳闸 |
| 上游跳闸 | 若本地断路器未能清除故障，可以令上游装置跳闸 |
配件

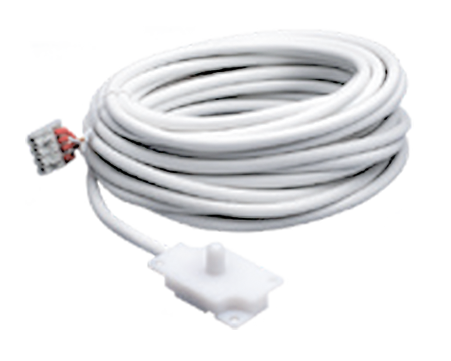

KS-LS10 点式传感器
视距光传感器可在2米半球以内检测小至3 kA 的电弧。传感器健康和跳闸指示。

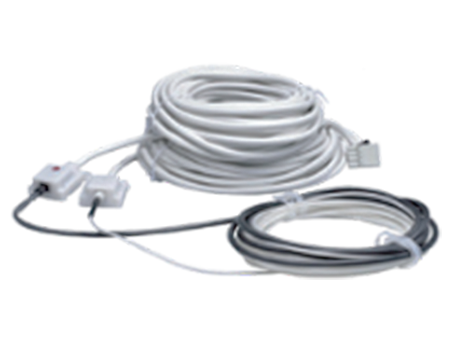

KS-LS20/KS-LS30 光纤传感器
360光传感器用于阴影较多的复杂设施，或沿母线传感。传感器健康和跳闸指示。
